台積電技術革新：從N3、N2到1.4奈米A14/A16，HPC/AI引爆半導體新紀元

台積電在北美技術研討會上詳解其製程演進，包括N3進展、N2即將量產，並曝光A14（1.4奈米）及A16。先進封裝與HPC/AI的蓬勃發展正將半導體產業推向萬億美元新高峰。

台積電技術突破：半導體巨頭如何引領AI與高效能運算新時代

您是否曾想過，為什麼近年來我們的電子產品變得越來越強大，同時卻越來越小巧？答案就在於半導體技術的飛速發展，而台積電正站在這場技術革命的前沿。最近在北美技術研討會上，台積電展示了一系列令人驚嘆的技術進展，從N3到N2，再到即將到來的A14與A16製程。這些突破不僅僅是技術數字的進步，更代表著整個產業正走向一個全新的時代。

半導體市場的黃金十年：邁向萬億美元里程碑

想像一下，到2030年，半導體產業將成為一個價值1萬億美元的巨大市場！是基於當前發展趨勢的合理預測。是什麼在推動這場空前的增長呢？答案很簡單：AI和高性能計算（HPC）。

我們正處於一個數據驅動的時代，從數據中心的AI加速器到我們口袋中的智能手機，對高性能芯片的需求正在爆炸性增長。台積電在研討會上清晰地指出，AI PC、AI智能手機、AR/VR設備，甚至更遠期的Robotaxi和人形機器人，都將成為驅動半導體需求的強大引擎。

這場變革也正在重塑市場結構。到2030年，HPC和AI將占據全球半導體市場的近一半（45%）！相比之下，曾經主導市場的智能手機份額將降至25%，汽車電子佔15%，物聯網佔10%，其他領域則為5%。我們正在見證一個從移動設備主導向AI和高吞吐量計算為核心的轉變過程。

納米級別的戰場：台積電的技術路線圖揭秘

如果說半導體是現代技術的心臟，那麼台積電就是這顆心臟的設計師。他們在N3系列（3納米工藝）上的進展令人印象深刻，包括多個版本如N3、N3e、N3p、N3x、N3a和N3c。其中，N3p已於2024年第四季度投入生產，專為客戶端和數據中心應用量身定制，與N3e相比，在相同漏電流條件下性能提升了5%，或在相同頻率下功耗降低了5%至10%。

但這只是開始。N2工藝（2納米）計劃於2025年下半年量產，將採用全環繞山脊納米片晶體管技術。這聽起來也許有點專業，但其效果卻非常直觀：與N3e相比，性能提升10%至15%，功耗降低25%至30%，晶體管密度增加15%。簡單來說，這意味著更快、更省電、更小的芯片。

更令人期待的是A16（1.6納米）和A14（1.4納米）。A16將於2026年下半年量產，採用背面供電技術，進一步提升邏輯密度和整體效能。而A14計劃於2028年開始量產，將提供比N2更高的性能和功耗優化，特別適合高性能計算產品。

突破物理極限：3D封裝技術的革新

在微縮工藝不斷逼近物理極限的今天，台積電另闢蹊徑，推出了3D Fabric平台。這個平台支持2.5D和3D集成技術，如SOIC、CoWoS和TSMC-SoW，目的是克服傳統單片設計的擴展限制。

想像一下，當你無法讓單個芯片變得更小時，為什麼不把多個芯片堆疊或並排放置，然後高效連接它們呢？這正是先進封裝技術的核心思想。對於AI和HPC這類對高帶寬、低延遲記憶體有著極高需求的工作負載來說，這種技術創新尤為重要。

台積電2025年北美技術研討會深度解析

市場擴張與AI

全球半導體市場正邁向一個前所未有的擴張階段，根據行業分析，預計到2030年市場規模將達到1萬億美元。AI和高性能計算被認為是推動這一增長的主要因素，特別是數據中心AI加速器的需求激增。從市場結構的變化來看，HPC和AI預計將占2030年全球半導體市場的45%，成為主導應用平台。相比之下，智能手機的占比將降至25%，汽車電子為15%，物聯網為10%，其他領域僅占5%。

這一轉變清楚表明，半導體市場正從以移動設備需求為中心，轉向以AI和高吞吐量計算工作負載為核心的創新驅動模式。根據Bank of America的分析，台積電的技術路線圖和擴展的技術堆棧，從數據中心到邊緣AI，將支撐半導體需求可能在2030年前翻倍，達到1萬億美元的規模（How TSMC is enabling $1 trillion semiconductor era）。

AI驅動的具體影響

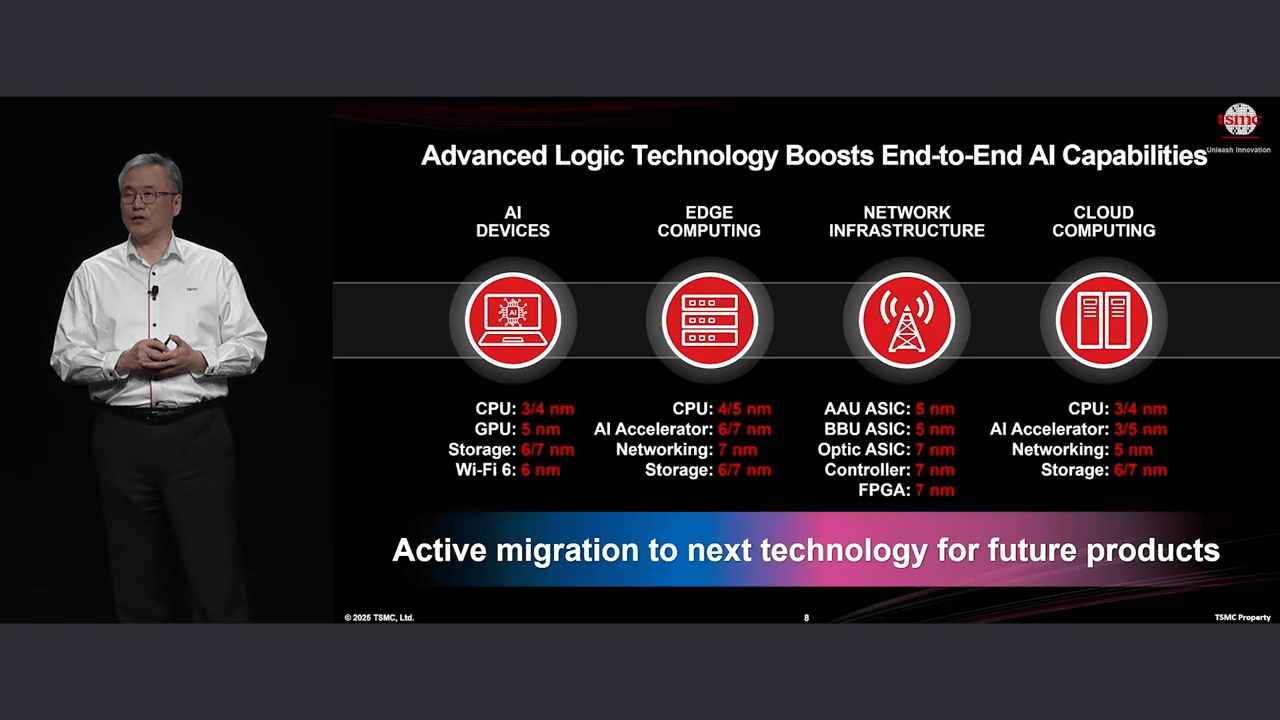

AI應用的快速增長正在顯著加速對半導體的需求。台積電在研討會上強調，AI加速器的增長將擴展到多個領域，包括AI PC、AI智能手機、AR/VR設備，以及更長期的應用如Robotaxi和人形機器人。具體數據顯示：

• 預計到2029年，AI PC的出貨量將達到2.8億台。
• AI智能手機的出貨量最早在2025年有望突破10億部。
• AR/VR設備到2028年出貨量預計為5000萬台。
• Robotaxi和人形機器人等應用，預計到2030年每年各自需要250萬個高性能芯片。

這些應用不僅要求更高的計算性能，還需要在能源效率、系統級集成和封裝密度方面取得突破。台積電認為，這些新興AI應用將大幅增加芯片的複雜性，對更緊密的集成提出更高要求，並推動制程技術的創新。這一趨勢將深刻影響智能設備和未來機器人的發展，從而改變我們的生活方式。

先進制程技術的突破

台積電展示了其在先進制程技術方面的最新進展，特別是N3系列（3nm工藝），包括已經量產的N3和N3e，以及計劃推出的N3p、N3x、N3a和N3c等版本。

• N3p：作為N3e的後續產品，於2024年第四季度開始生產，主要面向需要提升性能的客戶端和數據中心應用。在相同漏電流下，性能提升5%，或在相同頻率下功耗降低5%至10%，晶體管密度提升4%，特別適合大量使用SRAM的高性能設計。
• N3x：相較於N3p，支持高達1.2伏的電壓，為客戶端CPU提供最大頻率（Fmax），但漏電功率高達250%，需要設計師格外小心。N3x預計於2025年下半年量產。
• N2工藝（2nm）：計劃於2025年下半年量產，採用全環繞山脊納米片晶體管技術，相較於N3e，性能提升10%至15%，功耗降低25%至30%，晶體管密度增加15%，265兆SRAM模組的平均良率已超過90%。
• N2P：作為N2的延伸，進一步優化性能和功耗，計劃於2026年投入生產。
• A16（1.6nm）：採用背面供電技術（SPR），計劃於2026年下半年量產，相較於N2P，在相同電壓和設計條件下，性能提升8%至10%，功耗降低15%至20%，密度提升1.07至1.10倍，特別適合信號路由複雜的高性能計算產品。
• A14（1.4nm）：採用NanoFlex Pro架構，計劃於2028年開始量產，相較於N2，在相同功耗和複雜度下，性能提升10%至15%，功耗降低25%至30%，邏輯電路密度提升20%至23%。第一版A14未提供背面供電，支援背面供電的版本計劃於2029年推出，當前進展順利，良率表現優於預期。

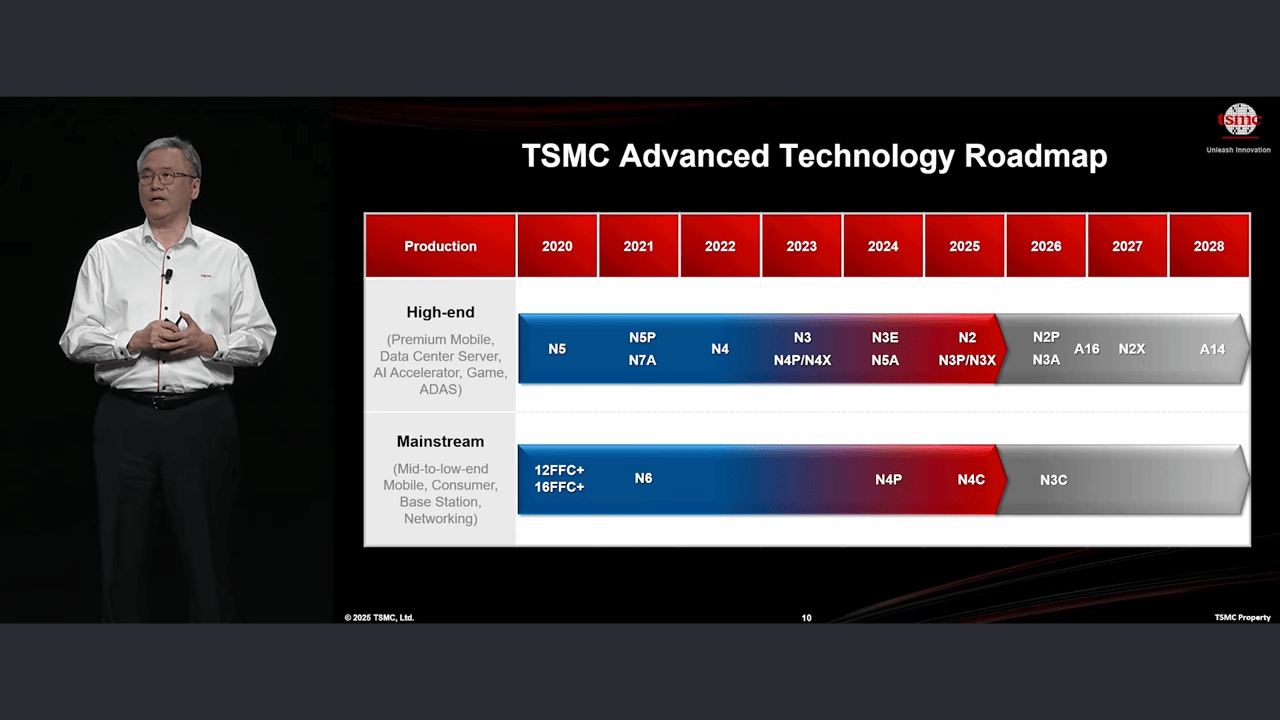

以下是先進制程技術的比較表：

A14：引領未來的納米片技術

研討會上，A14技術必定會成為熱議話題。作為台積電第二代納米片晶體管技術，A14相較於N2製程被視為完整的一個世代（在PPA方面）：在相同功耗下提升10-15%的速度，在相同速度下減少25-30%的功耗，並實現1.2倍的邏輯密度提升。

有趣的是，A14的首個版本並不包含背面供電設計。這與N2類似，後來N2也被擁有超級電源軌（SPR）的A16所跟進。A14的SPR預計將在2029年推出。

16A規格更新：背面連接的創新

台積電16A的規格也有所更新。16A是SPR的首個版本，用於減少IR壓降並提高邏輯密度。這一技術將晶體管連接置於背面。SPR主要針對AI/HPC設計，改進了信號路由和電源傳輸。A16預計在2026年下半年進入量產階段。與N2P相比，A16在相同功耗下提供8-10%的速度提升，在相同速度下功耗減少15-20%。

N2進展順利，誰將成為首位客戶？

據我所知，台積電的N2良率表現相當好，有望於今年晚些時候如期進入量產。最大的問題是：誰將成為首個出貨N2產品的客戶？通常這個角色由蘋果擔當，但坊間傳言今年的iPhone仍將使用N3製程。蘋果很有可能今年推出基於N2的iPhone Max Pro！

台積電N2P也將按計劃於2026年下半年進入量產階段。與N3E相比，N2P提供：在相同功耗下18%的速度提升，在相同速度下36%的功耗降低，以及1.2倍的密度提升。

客戶採用速度驚人

N2最令人驚嘆的是從N5、N3到N2之間流片數量的迅速增長。這真的令人震驚。考慮到台積電N3在客戶流片數量上取得的絕對性勝利，我曾嚴重懷疑我們是否還能看到如此成功的重演，但事實如此。過去，移動設備是早期 Fab 的驅動力，但現在我們還有AI/HPC領域的推動。

最後，正如張博士所說，台積電N3是最後也是最佳的FinFET技術，大規模提供N3、N3E、N3P、N3X、N3A和現在的N3C等多種版本。然而，N2流片數量在第一年就超過了N3，第二年更是大幅領先。這簡直令人驚嘆。或許我們應該問：誰不在使用台積電N2呢？

未來展望：封裝技術與生態系統

演示的第二部分涉及封裝技術，將在另一篇博客中詳細介紹。在研討會結束後，我將提供更多細節，並從生態系統角度分享活動現場的感受。半導體產業正處於激動人心的時刻！

無論是數據中心的雲端運算，還是邊緣設備的輕量級應用，AI正以前所未有的方式改變著我們的技術世界。而台積電作為全球領先的半導體代工廠，正通過不斷創新的製程技術和緊密的客戶合作，引領著這場技術革命。你準備好迎接這個AI賦能的新世界了嗎？

先進封裝技術的創新

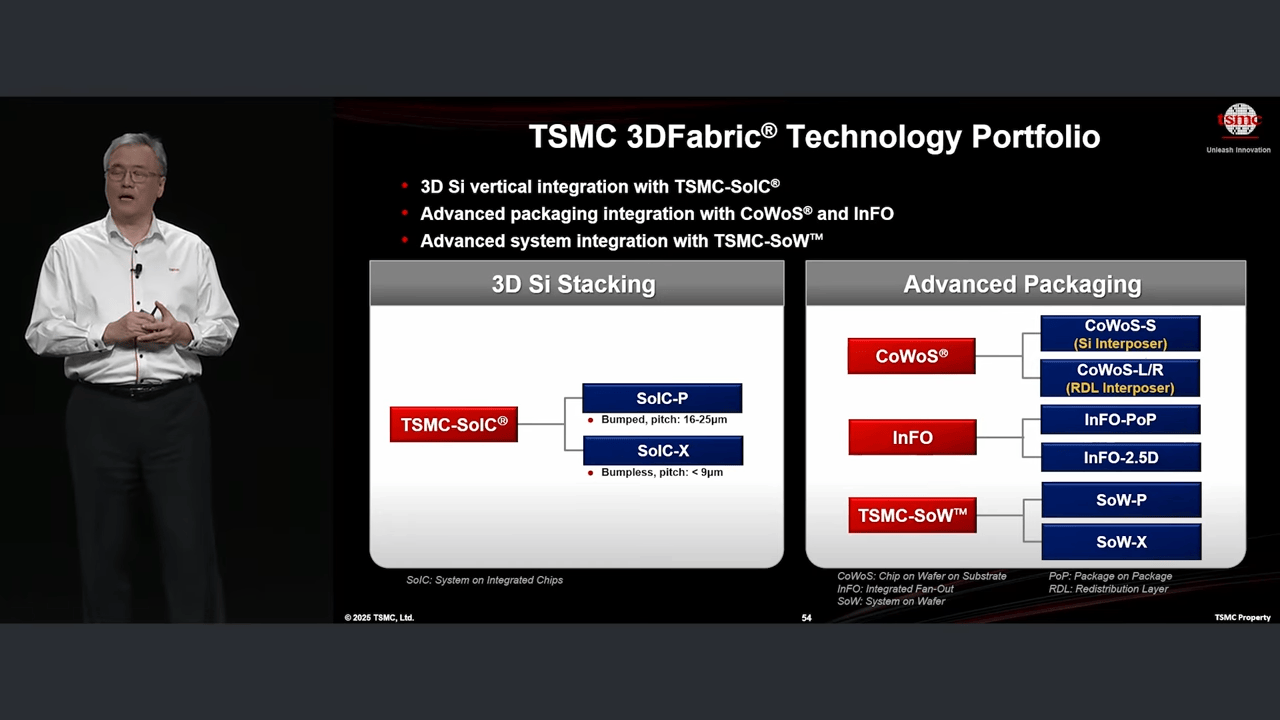

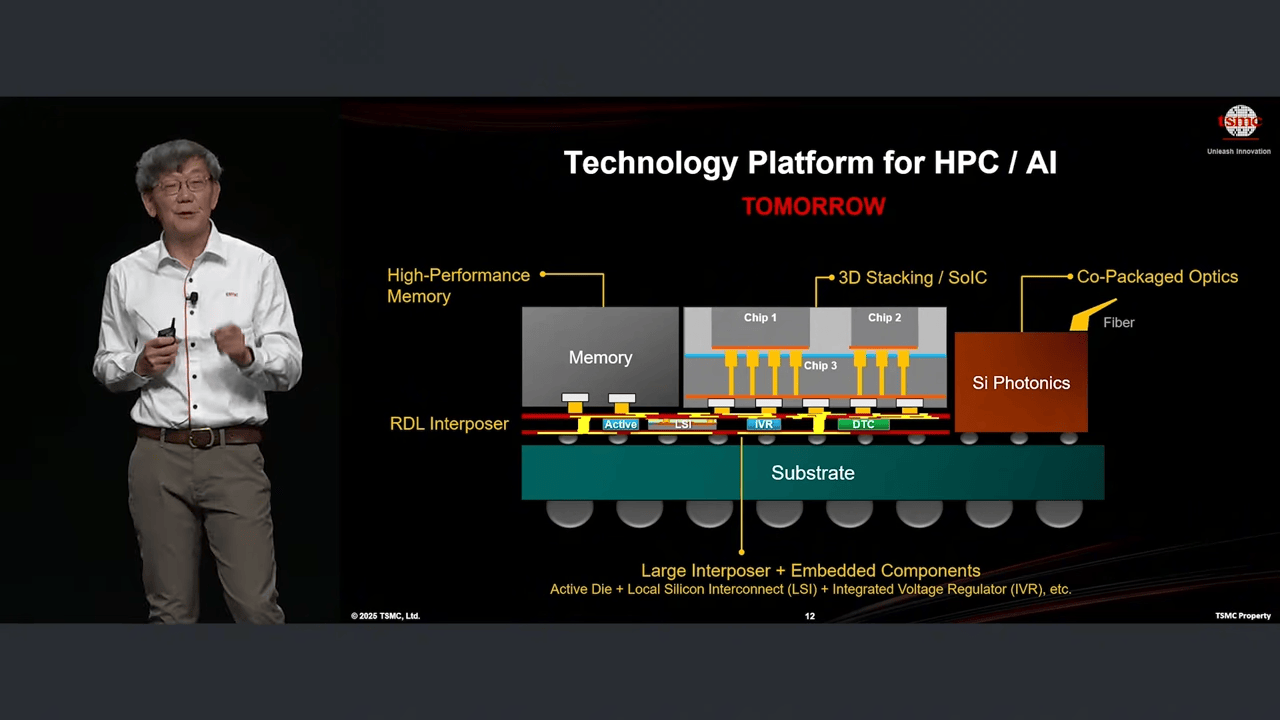

在先進封裝方面，台積電推出了3D Fabric平台，這是一套全面的2.5D和3D集成技術，包括SOIC、CoWoS、InFO和TSMC-SoW等。該平台的目的是克服傳統單片設計的擴展限制，支持基於小芯片的架構、高帶寬記憶體集成和系統優化。

• SOIC-P採用V2塊技術，可將間距降低至16微米，SOIC-X無圖塊技術實現幾微米的間距，當前已投入6微米工藝量產，並計劃進一步改進。
• CoWoS技術支持常見的硅中介層，以及使用帶局部硅橋的有機中介層（CoWoS-L）和純有機中介層（CoWoS-R），特別適合高密度互連。

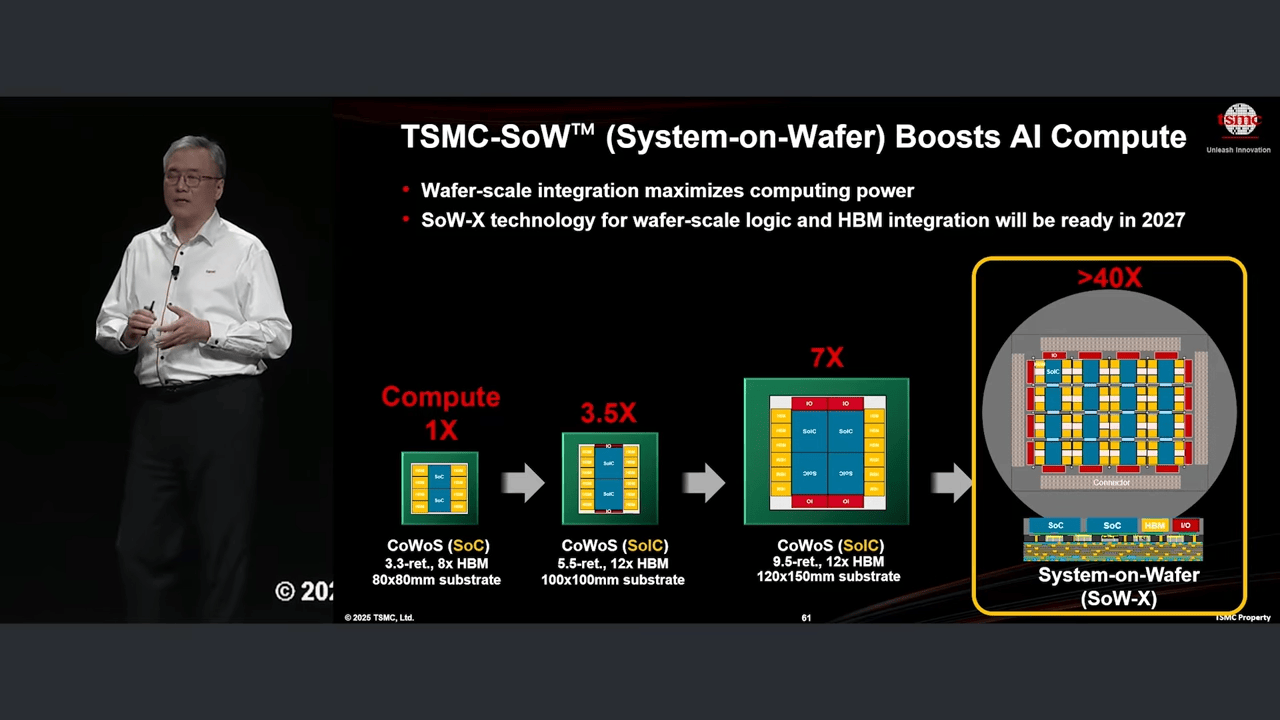

• TSMC-SoW將集成規模拓展至晶圓級，包括先芯片方法（SOWP）和後芯片方法（SOWX），後者可實現比標準光照尺寸大40倍的設計，計劃於2027年進入量產。

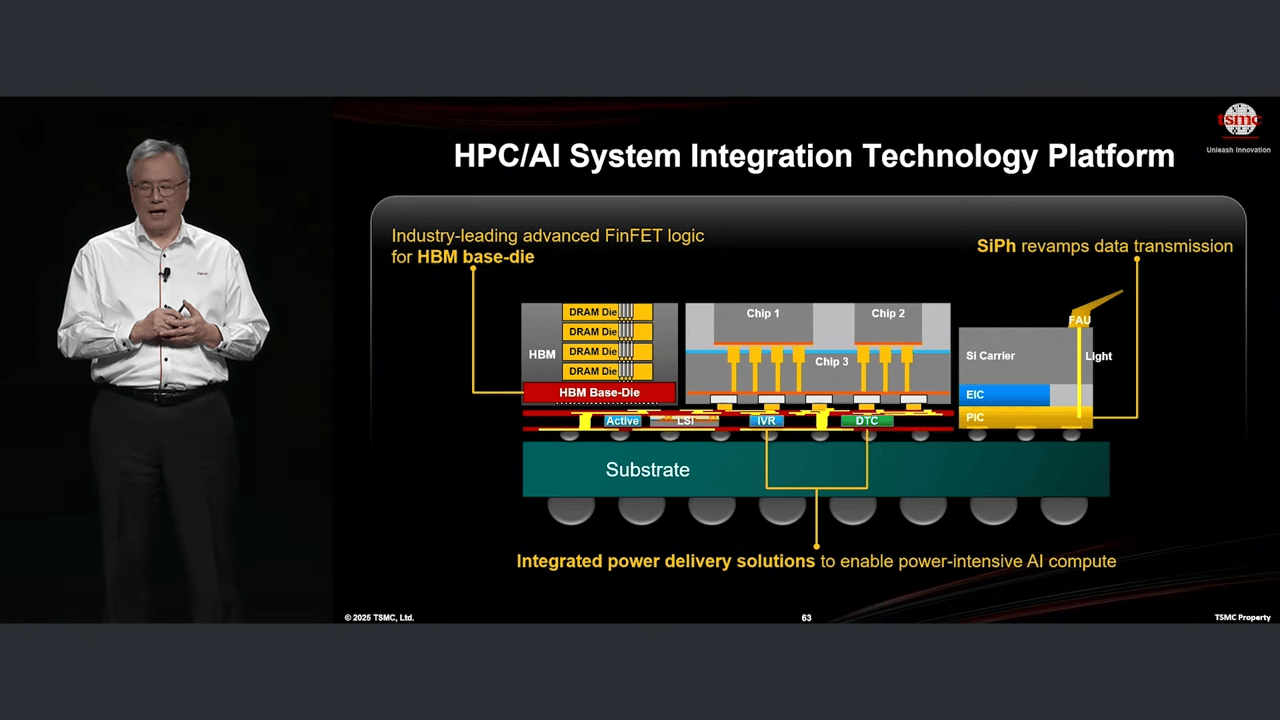

在記憶體集成方面，台積電特別強調CoWoS在結合HBM4上的潛力，HBM4憑藉2048位的超寬接口，通過與邏輯芯片的緊密集成，可解決AI和HPC工作負載對高帶寬、低延遲記憶體的迫切需求，顯著提升數據傳輸速度並降低功耗。

功率優化與創新應用

未來AI加速器可能需要數千瓦的功率，這對封裝內的功率傳輸提出了巨大挑戰。台積電開發了高密度電感器，使單片PMIC加上電感器可提供PCB五倍的功率傳輸密度，解決這一問題。

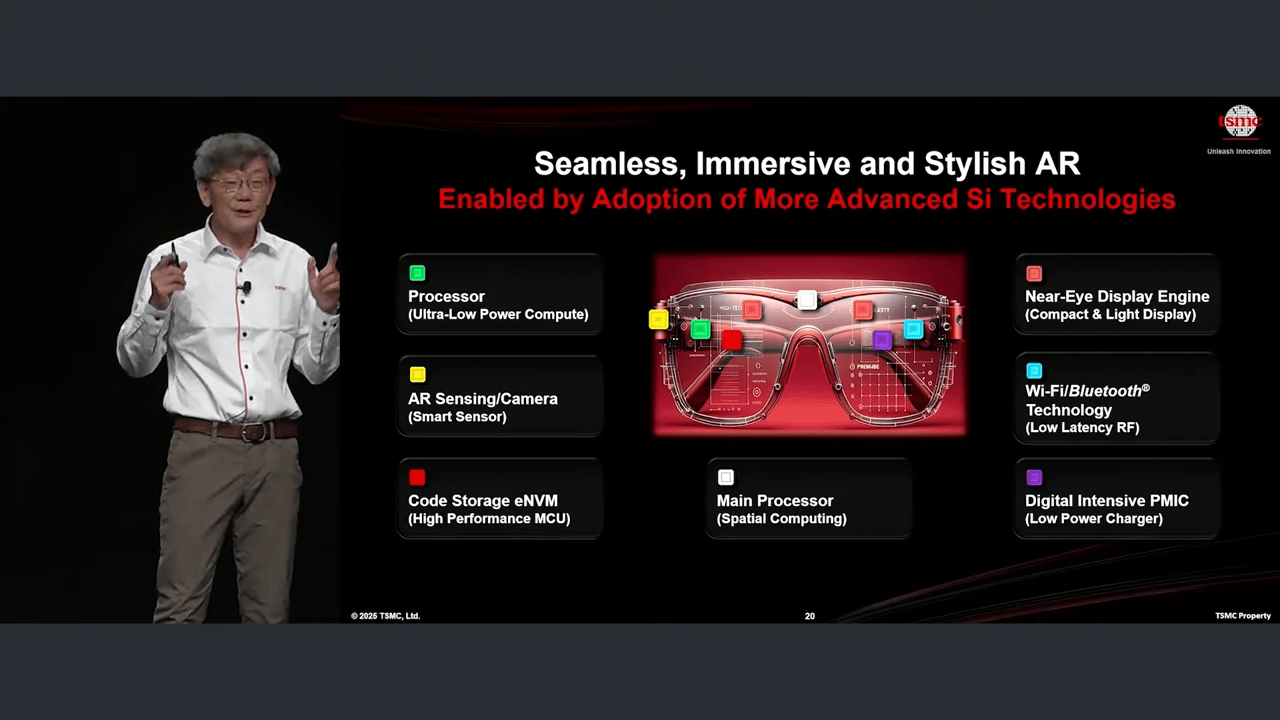

研討會還展望了需要先進封裝的創新應用，如AR眼鏡和人形機器人。AR眼鏡需要超低功耗處理器、高分辨率攝像頭、近眼顯示引擎和低延遲WiFi/藍牙等組件。人形機器人則需要先進的應用處理器（AP）進行推理和任務規劃，涉及WiFi、以太網、藍牙技術，以及運動控制和環境感知所需的CIS、MEMS雷達、6D扭矩傳感器和觸覺傳感器等。這些應用將為複雜性和效率設定新的標準，推動半導體行業的進一步發展。

總結與未來展望

台積電2025年北美技術研討會展示了其在AI和高性能計算領域的領導力，通過先進制程和封裝技術，支撐半導體市場向1萬億美元目標邁進。從N3到A14的技術路線圖，結合3D Fabric平台的創新，台積電正為AI驅動應用提供強大的技術基礎。這些進展不僅將推動半導體行業邁向新高度，還將深刻影響智能設備和未來機器人的發展，改變我們的生活方式。

半導體新時代：我們能期待什麼？

讓我們回到開頭的問題：這一切對我們意味著什麼？更智能的設備、更強大的計算能力、更節能的系統，以及全新的應用場景。從我們日常使用的智能手機到自動駕駛汽車，從雲計算數據中心到邊緣計算設備，台積電的技術創新正在為這一切提供堅實的基礎。

半導體產業正站在一個新時代的門檻上，而台積電通過其持續的技術創新，正幫助人類跨越這個門檻。在AI和高性能計算的驅動下，這個行業不僅將達到前所未有的經濟規模，更重要的是，它將繼續改變我們生活、工作和互動的方式。

未來幾年，當您使用越來越智能的設備或使用 AI 找答案時，別忘了，在這些設備的核心，應該都有一顆由台積電打造的芯片，而這顆芯片的背後，是無數工程師和科學家的智慧結晶。
